- благодаря чему гармошка станет стойкой к раскаленным стружкам
- по желанию заказчика можно эластичную гармошку оснастить защитными пластинками различных форм с одной или больше сторон гармошки

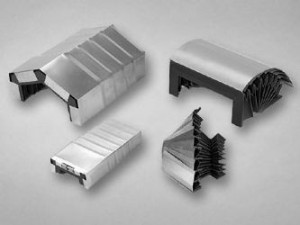

Виды эластичных плиссированных гармошек с пластинками
В зависимости от сложности конструкции поставляем четыре различные исполнения - так называемую концепцию SAMURAI:
- FASTAF (неподвижные пластинки)
- FASTAC (неподвижные пластинки)
- FASTAM (подвижные пластинки)
- FASTLAP (подвижные пластинки)
В исполнении FASTAF и FASTAC возможен и вариант с пластинками в каждой второй складке.
Размеры отдельных типов
FASTAF
| FB v мм | FAZ v мм | FZD v мм | X v мм | Y v мм |
| 17,5 | 20 | 4 | 20 | 40 |
| 20 | 25 | 5 | 20 | 45 |
| 25 | 32 | 5 | 20 | 50 |
| 30 | 35 | 5 | 20 | 70 |
| 35 | 45 | 5 | 20 | 75 |
| 40 | 60 | 5 | 20 | 90 |
| 45 | 65 | 5 | 20 | 95 |
| 50 | 75 | 5 | 20 | 110 |
FASTAC, FASTAF – 2 склады
| FB v мм | 2FAZ v мм | 2FZD v мм | Y v мм |
| 15 | 40 | 5–10 | 65 |
| 17,5 | 45 | 5–10 | 75 |
| 20 | 55 | 5–10 | 75 |
| 25 | 70 | 5–10 | 90 |
| 30 | 85 | 5–10 | 105 |
| 35 | 100 | 5–10 | 120 |
| 40 | 125 | 5–10 | 155 |
FASTAM, FASTLAP
| FB v мм | FAZ v мм | FZD v мм | X v мм |
| 17,5 | 22 | 4 | 50 |
| 20 | 30 | 5 | 50 |
| 25 | 38 | 5 | 65 |
| 30 | 48 | 5 | 75 |
| 35 | 55 | 5 | 85 |
| 40 | 65 | 5 | 85 |
| 45 | 75 | 5 | 100 |
| 50 | 85 | 5 | 110 |
Расшифровка сокращений
| FAZ | Ширина растяжки складки |
| 2FAZ | Одна металлическая поверхность пластинки защищает две складки |
| FB | Ширина складки |
| FZD | Ширина сдавливания складки |
| X | Горизонтальный захват простанства пластинками |
| Y | Вертикальный захват пространства пластинками |

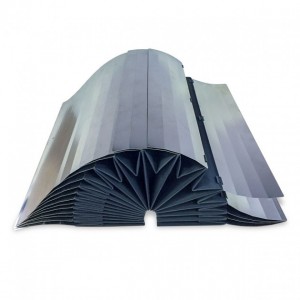

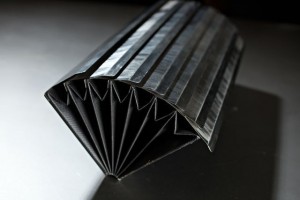

Галерея
Информация связанная с...
Эластичные плиссированные гармошки с пластинками – конструкторские информации
